在RS485、PROFIBUS、CAN、單對以太網等系統中廣泛使用著二芯雙絞線傳輸信號，傳輸速率從幾十Kbit/s到10Mbit/s不等，用戶常常受到傳輸距離、通信不穩定等因素的困擾。拋開屏蔽措施、環境因素之類的影響不說，單就雙絞線電纜本身的質量問題，考慮到影響通信的主要因素是雙絞線導體電阻和線間電容，談?wù)劰P者在通信測試中遇到的一些實際問題。下表是筆者用了三種不同廠家的雙絞線電纜，在10BASE-T1L單對以太網（速率10Mbit/s）上所做的測試結果。
2芯雙絞線品牌 |
導體橫截面積（mm2） |
導體雙線 回路電阻 （歐姆/100米） |
線間電容 （pF/米） |
實測10BASE-T1L單對以太網（速率10Mbit/s）最大傳輸距離（米） | ||
實測 | 國標 | 實測 | 國標 | |||
X頂股份公司 | 0.38 | 9 | 9 | 47 | <50 | 1000米 |
市售三無產品 | 0.3 | 14 | 11 | 70 | <50 | 600米 |
X閏達，3C認證 | 1 | 6 | 3.4 | 150 | <50 | 300米 |
從表中可看出，只要參數符合國標的雙絞線，其最大傳輸距離均可達到相應通信標準規定的最大距離，而參數達不到國標的雙絞線，由于電阻、電容、電感等參數的不匹配，使其特性阻抗發生了較大的偏移，也就大大的降低了最大傳輸距離。
怎樣判斷雙絞線電纜是否合格？簡單的判斷主要看導體電阻和線間電容這兩個重要參數。
線間電容要小于50pF/米。
導體電阻值要符合電阻計算公式R=ρL/S：
R：電阻值（歐姆）；
ρ：電阻率（歐姆.mm2/m），銅的電阻率是0.017歐姆.mm2/m；
L：電纜長度（米），注意雙線回路電阻是單線的2倍長度；
S：導體的截面積（mm2）。
其實只要是用銅制造的電纜都能符合要求！有不少生產廠家為節省銅的成本，在銅材里面添加了合金，或做成銅包鋁、銅包鐵等線材，這樣的線材電阻率較大，也就是單位長度的電纜電阻會很大，線間電容也會因絕緣體的材質不同而不同，所以傳輸距離就會受到很大的影響。
綜上所述，選擇雙絞線時，務必實際測量一下電纜導體的電阻值，看看是否大致符合上面的電阻計算公式，如不符合則必然添加了廉價金屬，這是最有效的方法，而不要看廠家的宣傳。同時線間電容也是很重要的參數指標。
至于電纜的電感，由于是盤成卷狀的，這相當于一個共模電感，差分信號在共模電感中產生的磁通是相互抵消的，所以影響不大，簡單的測試可以不考慮這個因素。
建議用戶盡量購買大品牌的通信專用雙絞線電纜，這類電纜有詳細的各種參數。如Belden Wire & Cable、CALEDONIAN、大唐電信等廠家。

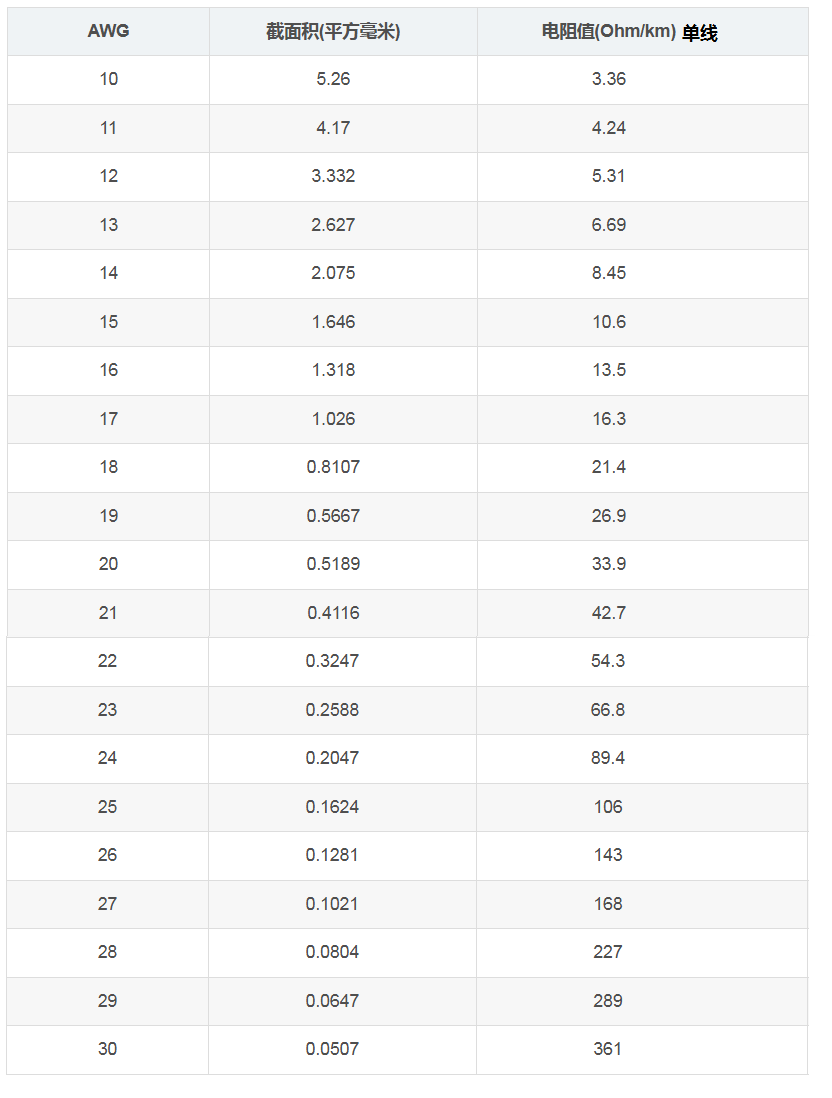

下面是美規線的截面積與電阻值（單根線）對照表：
