產品簡介

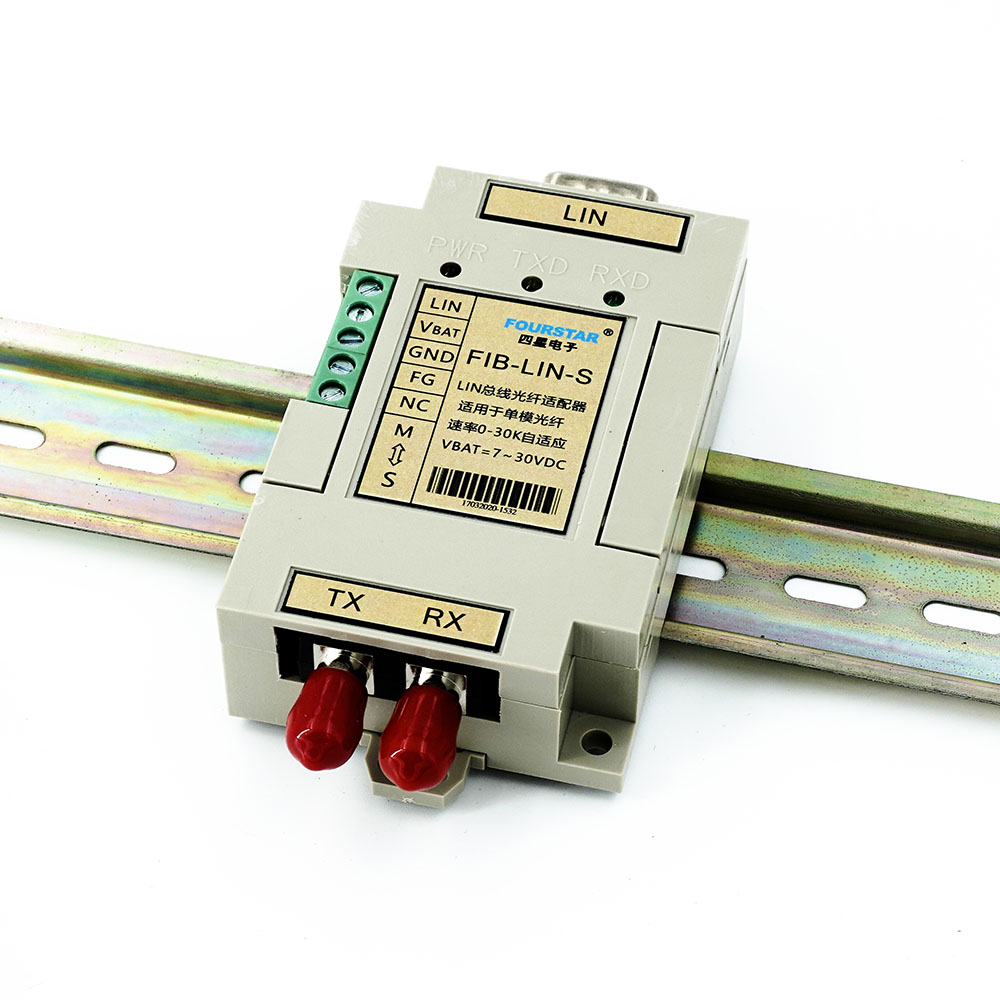

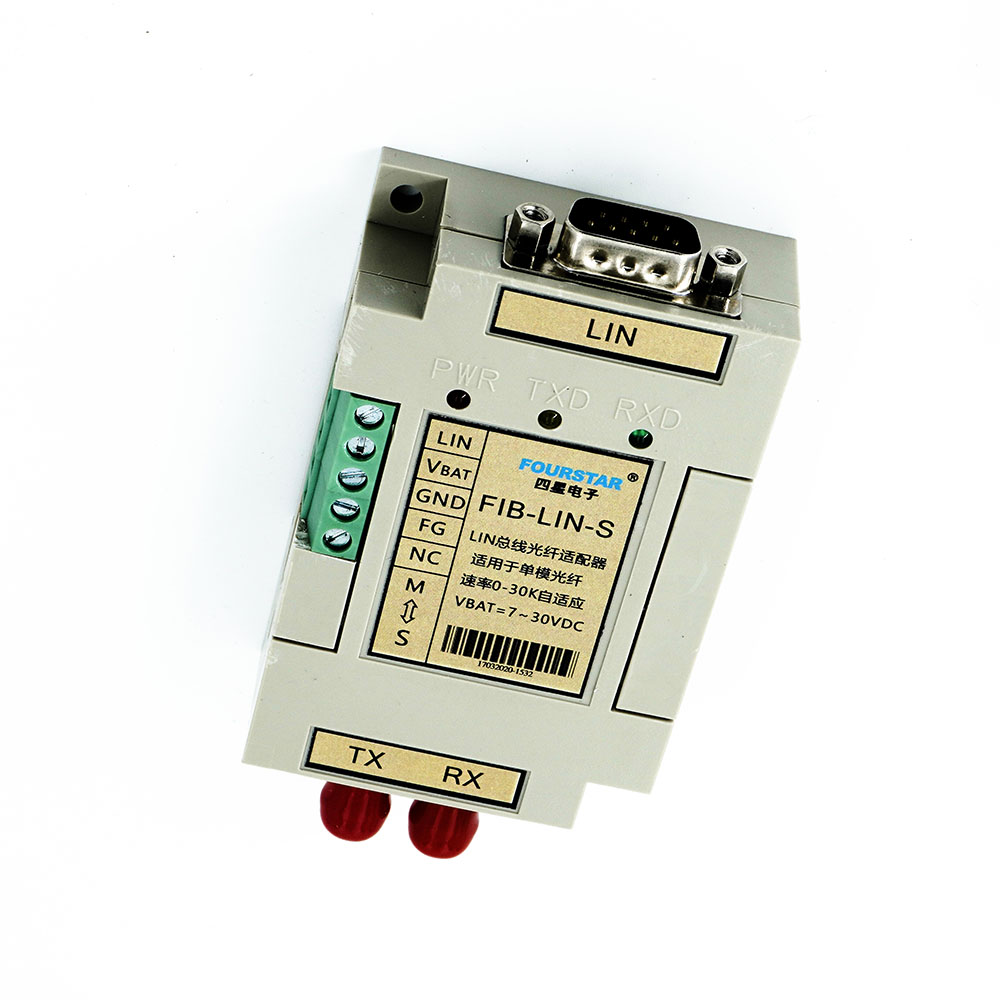

LIN總線轉單模光纖適配器。速率1K～50Kbps自適應，數據透明傳輸，7～30VDC寬電壓供電，波長：1310nm，適用光纖：單模9/125、10/125、8.3/125um，傳輸距離：0～20km，ST光纖接頭，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。產品同時具有接線端子和符合LIN標準的DB9M插座，-40～+85℃工業級工作溫度，標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 單光口，雙纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。產品型號：FIB-LIN-S | |
多模62.5/125um、50/125um。產品型號：FIB-LIN-M | ||
光纖接口 | 標配ST光纖接頭，可選配SC或FC光纖接頭。 | |
波長 | 1310nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
光纖最大傳輸距離 | 單模光纖最大20公里，多模光纖最大4公里。 | |
電口參數 | 接口類型 | 同時具有符合LIN標準接線端子和DB9M公插座。 |
通訊速率 | 1K～50Kbps自適應。 | |
電纜最大傳輸距離 | 40米。 | |
LIN最多節點數量 | 16個節點。 | |
通訊協議 | 物理層透明傳輸，支持各種LIN總線上層通訊協議。 | |
通用參數
| 工作電壓和功耗 | 7～30VDC之間的任意電壓，功耗約0.5W。 |
接口隔離 | 電源端口-LIN接口之間由于需總線供電的原因沒有隔離。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×55mm×25mm（長×寬×高）。 | |
重量 | 80克。 | |
安裝方式 | DIN35標準導軌安裝或螺栓孔安裝。 | |

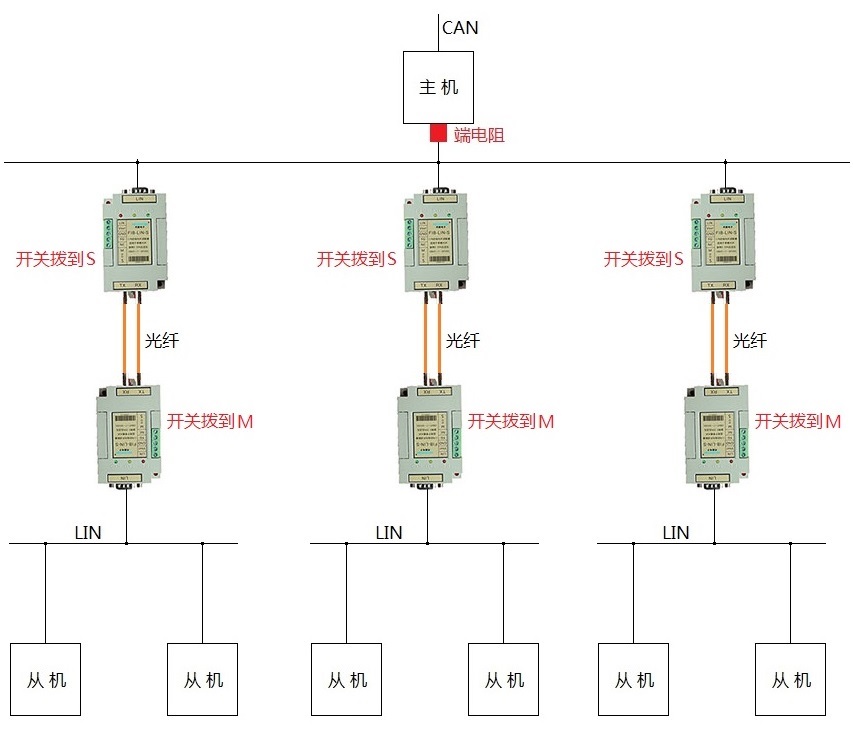

應用拓?fù)?/strong>
